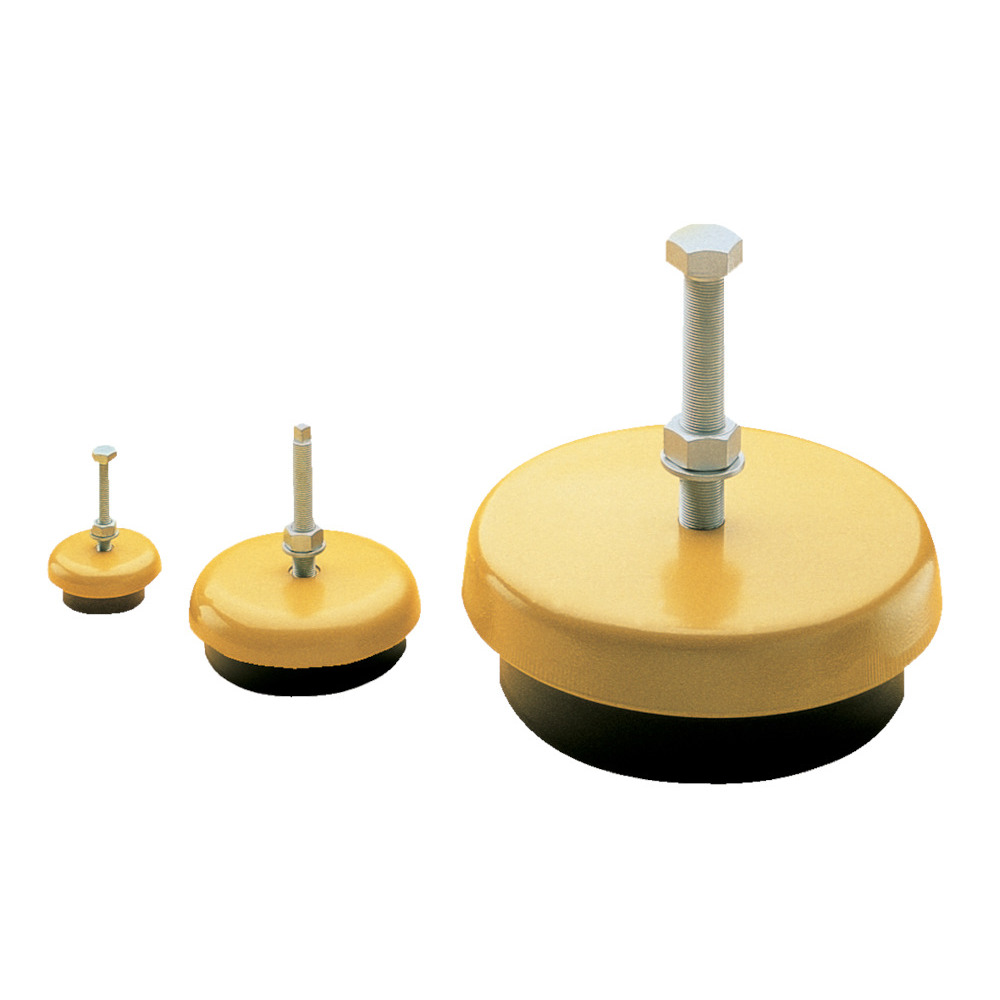

LEVEL-MOUNT Maschinenlag.2000Kg, LM 3-33

Der hochwertige Elastomerkörper aus Kunstkautschuk isoliert Schwingungen, Stöße und Körperschall, störende Auswirkungen auf das Umfeld oder auf die Maschine werden reduziert bzw. unterbunden, problemlose Montage, integrierte Höhenverstellung, wartungsfrei, öl- und alterungsbeständig. Zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten.
Maschinenart bestimmen, Anzahl der Befestigungspunkte = Anzahl der Elemente, Belastung pro Element ermitteln (Maschinengewicht : Befestigungspunkte), Schraubengröße mit Aufnahmebohrung vergleichen, Auswahl des Elementes nach untenstehender Tabelle.


Typ LM 1-11 3-33 5-55 6-66 7-77
Durchmesser D 80 mm 120 mm 160 mm 185 mm 238 mm
Höhe H 25 mm 32 mm 35 mm 39 mm 54 mm
Gewindedurchmesser G M10 M12 M16 x 1,5 M20 x 1,5 M24 x 1,5
Standardschraublänge L 80 mm 90 mm 100 mm 120 mm 140 mm
Nivellierhöhe Ni 15 mm 20 mm 20 mm 20 mm 20 mm
Max. Maschinenfußdicke 43 mm 44 mm 44 mm 58 mm 70 mm
Gewicht 0,4 kg 1,1 kg 2,2 kg 4,0 kg 8,0 kg
Drehmaschinen 220 kg 420 kg 1000 kg 2000 kg 3000 kg
Fräsmaschinen 300 kg 600 kg 1500 kg 2800 kg 3600 kg
Flachschleifmaschinen 220 kg 420 kg 1000 kg 2000 kg 3000 kg
Maschinen allgemein 480 kg 1200 kg 3000 kg 4000 kg 7200 kg
Statische Höchstlast 600 kg 2000 kg 4000 kg 5500 kg 8000 kg
