Präz.-Sinussp.PS-SV Gr.2 90mm Röhm

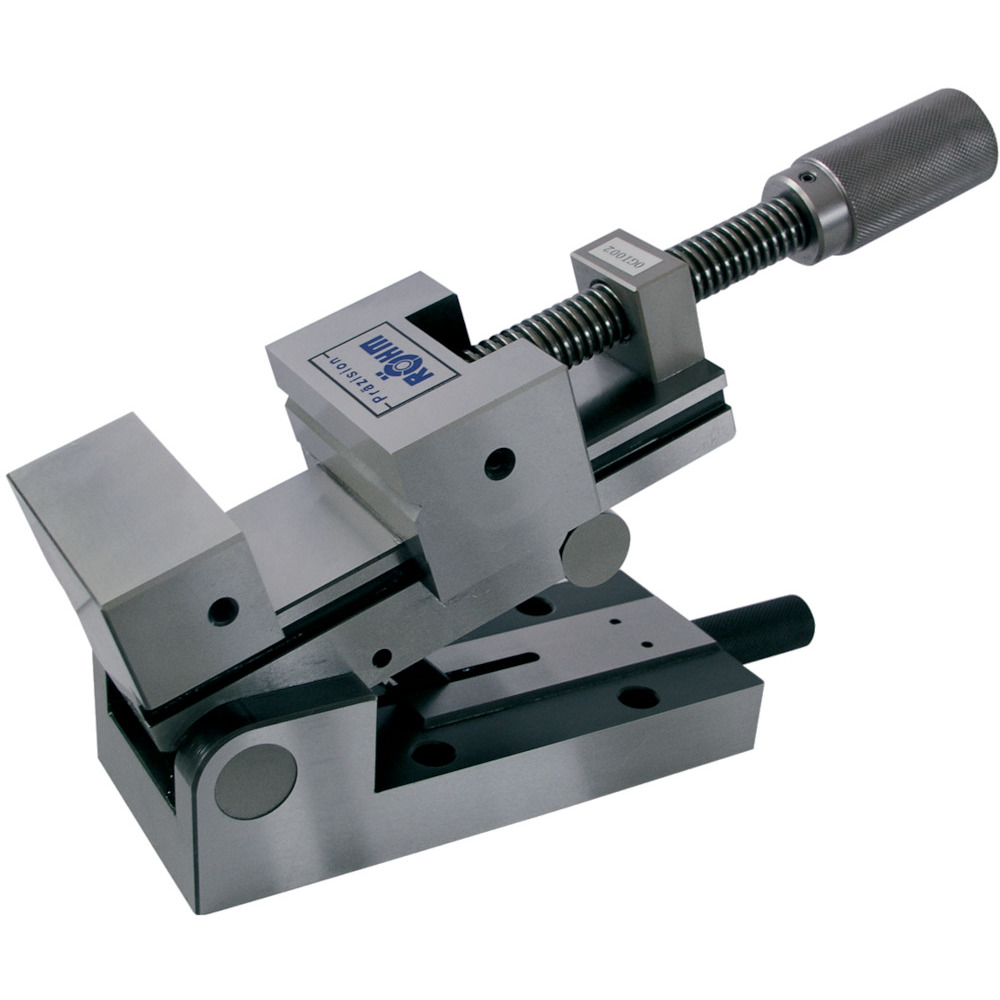

Präzisions-Sinusspanner PS-SV mit Schwenkachse vorne

Körper und Backen aus legiertem Werkzeugstahl, gehärtet und feinstgeschliffen. Die feste Backe ist glatt, die bewegliche Backe mit waagerecht eingeschliffenem Prisma. Das Spannen und Lösen erfolgt mittels Gewindespindel. Die Winkeleinstellung mit einem Einstellbereich 0° bis 46° erfolgt mit Endmaßen nach dem Sinusprinzip, Lager- und Auflagebolzen sind gehärtet und geschliffen mit einer Genauigkeit von 0,001 mm. Die Spannvorrichtung kann in jeder Winkelposition formschlüssig verriegelt werden. Für eine hohe Arbeitsgenauigkeit im Werkzeugbau beim Schleifen, Fräsen, Messen.

Lieferung im Holzkasten.
Rechtwinkligkeit: 100 mm = 0,005 mm,
Parallelität: 100 mm = 0,002 mm,
Winkelabweichung bei 45° ± 15".

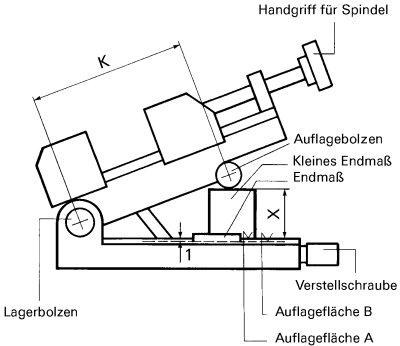

Formel zur Berechnung des Endmaßes x
x = sin alpha - K (für Auflagefläche A)
x = sin alpha - K + 1 (für Auflagefläche B)

Beispiel:
Gesucht: Endmaß für Winkeleinstellung von 24° 15' beim Präzisions-Sinusspanner PS-SV.
Gegeben: K = 100, sin alpha = 0,4107.
Berechnung: x = 0,4107 - 100 = 41,07.
Die Endmaßhöhe beträgt 41,07 mm.
