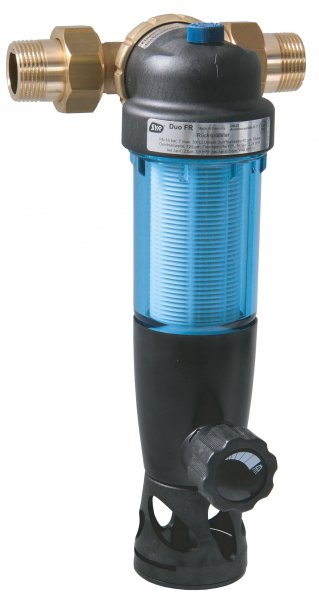

SYR Rückspülfilter 1" DUO-FR

FORMAT Tec DUO Manueller Rückspülfilter FR 1", ohne Druckminderer und Manometer

 mit integriertem 360 Grad Anschlussflansch

Anwendungsbereich

Der Duo FR ist der Einstiegsfilter ins SYR-Filterprogramm.
Er wird als Filterarmatur für Trinkwasserinstallationen nach DIN 1988 verwendet.
Der Einbau erfolgt mit Hilfe des voll drehbaren integrierten Anschlussflansches.
Der Duo FR funktioniert in allen Einbaulagen.
Durch die sehr kompakte Bauform ist er auch zur Absicherung von Einzelgeräten
(Spülmaschinen, Trinkwassererwärmern, etc.) einsetzbar.

Ausführung

Der Duo FR ist als manueller Rückspülfilter in der Anschlussgröße DN 25 ausgeführt.
Der Filtereinsatz besteht aus Kunststoff, das Filtergewebe aus Edelstahl.

Einbau

Die DIN 1988 schreibt den Einbau von Filtern für die Trinkwasserinstallation aus Gründen
des Korrosionsschutzes grundsätzlich vor.
Bei zentralem Einbau Montage ten Regeln der Technik.
Die vom Wasser berührten Kunststoffteile und Elastomere entsprechen der KTW-Leitlinie
des Umweltbundesamtes.
Wartung Einsatz als Hauswasserfilter sollte der Duo FR Filter gut zugänglich unmittelbar
hinter der Wasserzähleranlage installiert werden.

Montage

Vor der Installation ist die Rohrleitung sorgfältig durchzuspülen.
Bereits die erste Füllung der Trinkwasseranlage muss mit filtriertem Wasser erfolgen
(DIN 1988, Teil 200).
Der Filter sollte mit der Hauptachse senkrecht stehen.
Der Filter wird unter Berücksichtigung der Fließrichtung (Pfeil auf dem Gehäuse)

Wartung

Die fälligen Wartungen werden durch eine Wartungsanzeige oben auf dem Filter angezeigt.
Die DIN EN 806, Teil 5 schreibt aber spätestens alle 6 Monate eine Rückspülung des Filters vor.
Für die Wartung des Duo FR ist kein Spezialwerkzeug nötig.
Zur Filterwartung wird der Kugelhahn geöffnet und der Filter dadurch zurückgespült.
Anschließend ist der Kugelhahn wieder zu schließen.
Die Wasserversorgung erfolgt auch während der Rückspülung mit gefiltertem Wasser.
