Verschlusssp. 6847 Gr.1 AMF

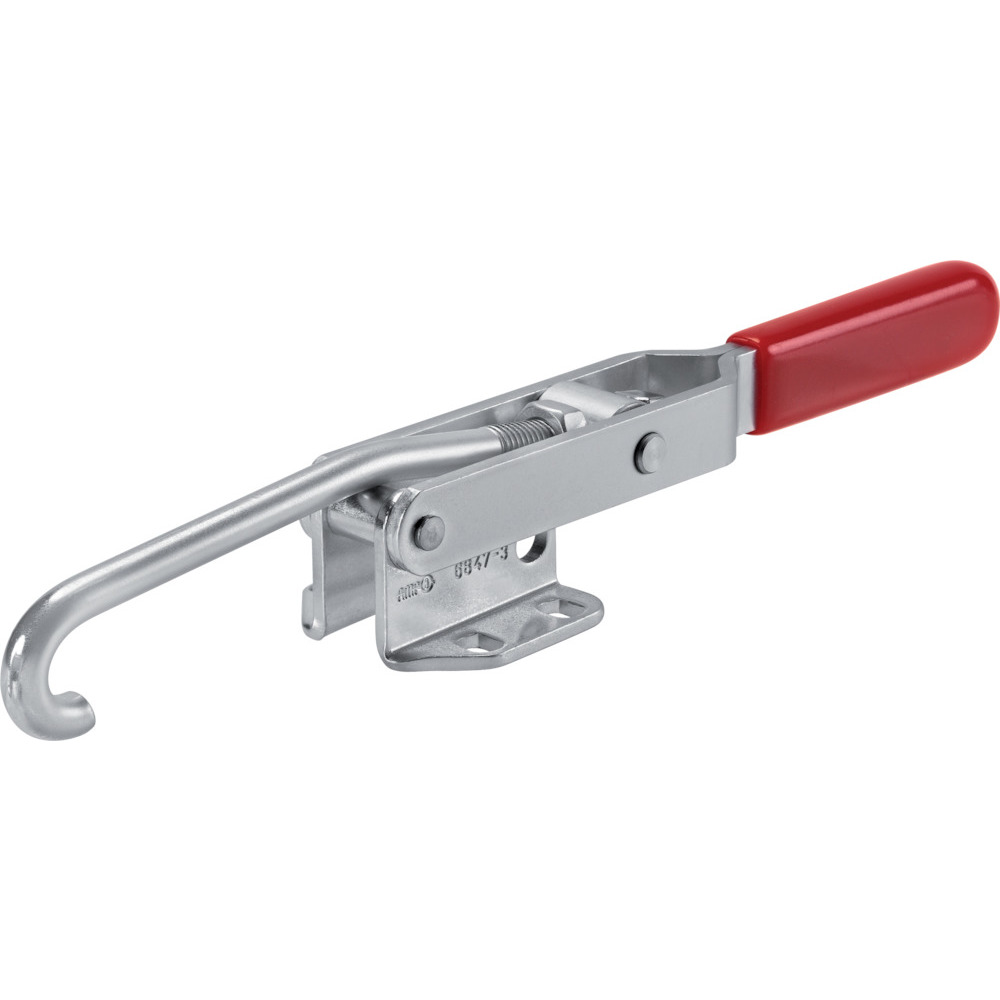

Verschlussspanner

Verzinkt und passiviert. Einsatzgehärtete und gefettete Lagerbuchsen. Niete aus rostfreiem Stahl. Haken und Spannhülsen vergütet. Handgriff aus rotem, ölbeständigen Kunststoff. Ihr Einsatzgebiet liegt u. a. in der Befestigung von Klappen und Deckeln an Behältern.

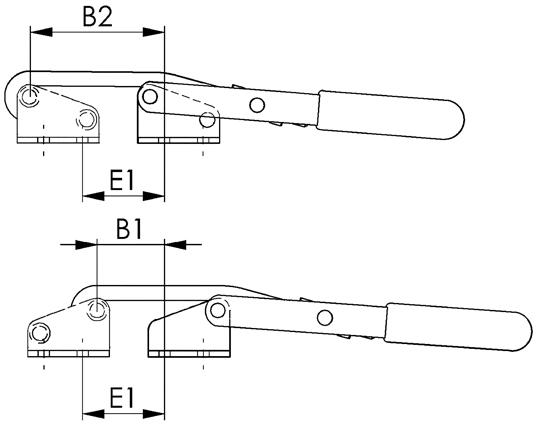

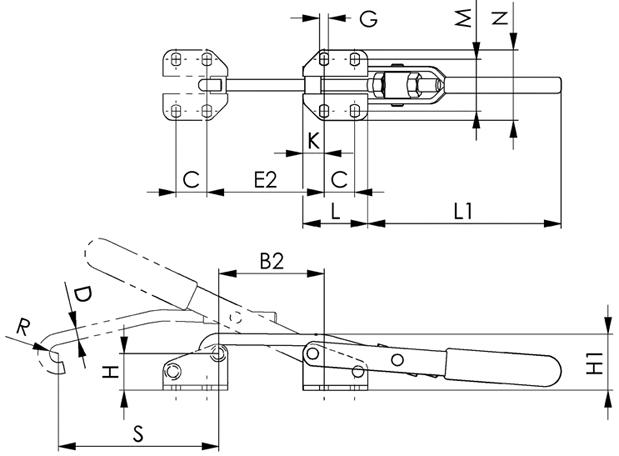

Maßtabelle:

Größe B1 B2 C D E1 E2 G H H1 K L L1 M N R S
1 16-23 35-42 19 5,3 17-24 35-42 4,5 22,7 34,5 6 31 62,6 26,0-30,0 40 4,5 45
3 32-44 67-77 19 7,1 39-51 72-84 5,5 22,7 36,0 13 40 123,5 31,5-35,5 45 5,5 98
5 26-41 57-72 29 12,0 27-42 58-73 11,2 49,0 69,0 13 55 189,5 55,5-63,0 86 8,0 147
