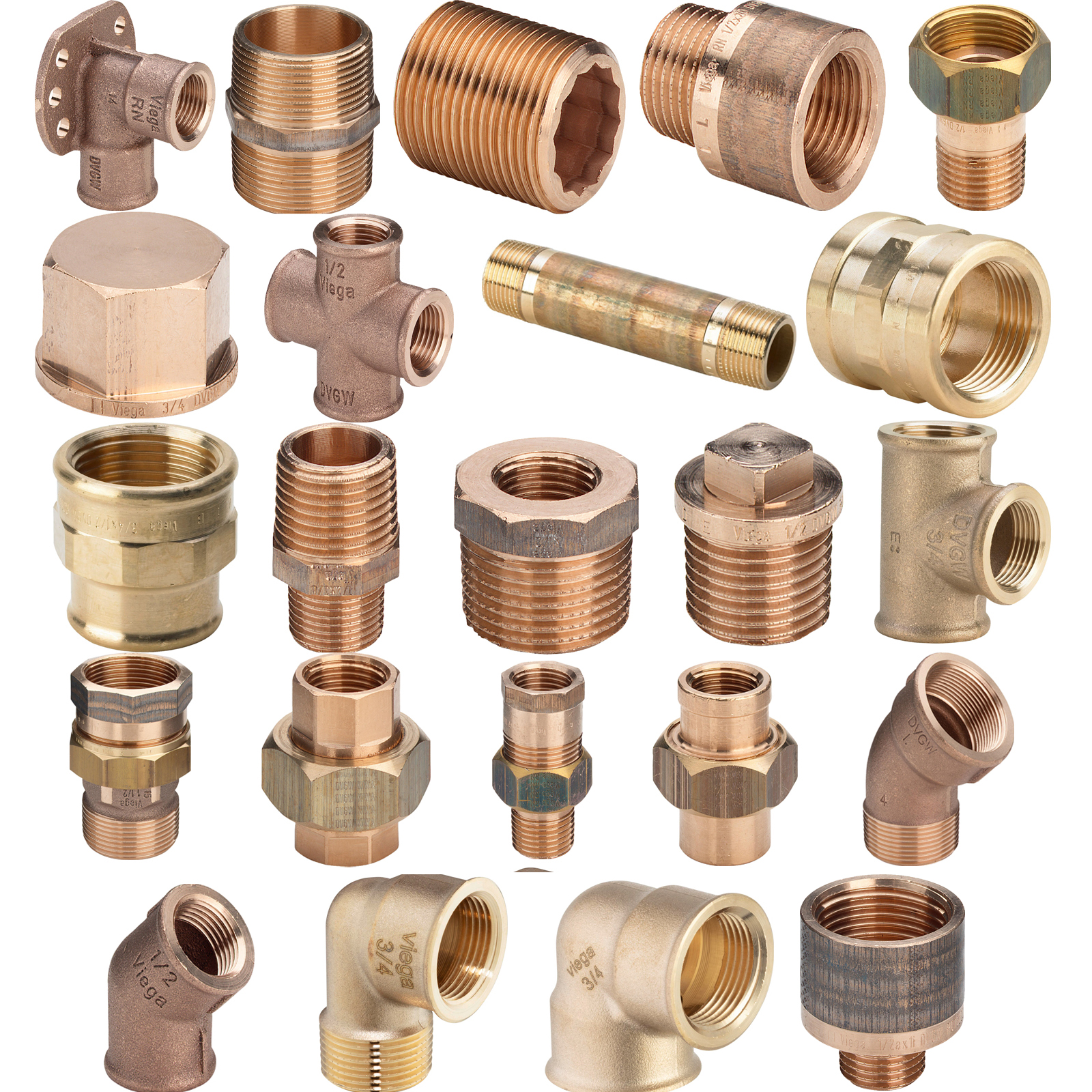

Gewindeverbinder aus Rotguss oder Siliziumbronze mit blanker Oberfläche

Dicht­elemente / Gewinde
R-Außen­gewinde werkseitig gerändelt – hanfen ohne aufrauen des Gewindes möglich

Die Gewindeverbinder aus Rotguss oder Siliziumbronze haben ein Rp-Innengewinde oder R-Außengewinde.

Hinweis
Gewindeverbinder aus Rotguss oder Siliziumbronze sind für die Erstellung von Trink­wasserinstallationen nach DIN 1988-200 und EN 806-2 unter Beachtung der Werkstoffauswahl nach DIN EN 12502-1 und entsprechend der Bewertungsgrundlage für metallene Werkstoffe im Kontakt mit Trink­wasser des Umweltbundesamtes (UBA) geeignet. Bei einem Einsatz für andere Einsatzbereiche und bei Zweifel über die richtige Werkstoffauswahl wenden Sie sich bitte an Viega. Die Systemkomponenten sind vor hohen Chlorid-?Konzentrationen sowohl vom Medium als auch durch Außeneinwirkungen zu schützen. Detaillierte Informationen zu Anwendungen, Einschränkungen und nationalen Normen und Richtlinien finden Sie in den Produktinformationen, entweder gedruckt oder auf der Viega Website.

Hinweis – Normen und Zulassungen
Gewindeverbinder aus Rotguss oder Siliziumbronze nach DIN EN 10226, Teil 1, zugelassen für Trink­wasserinstallationen nach DIN 1988 und Gas-?Installationen nach DVGW-?TRGI 2018 (DVGW-?Arbeitsblatt G 600) (Hinweise am Modell sind zu beachten), geprüft nach DVGW-?Arbeitsblatt GW 6 und DIN 3523.
Gewindeverbinder aus Rotguss oder Siliziumbronze-?Zulassung nach DVGW-?Reg.-Nr. DV-7401AO2957.

Werkstoffe Verbinder
Rotguss: CC499K
Siliziumbronze: CC246E / CuSi4Zn9MnP

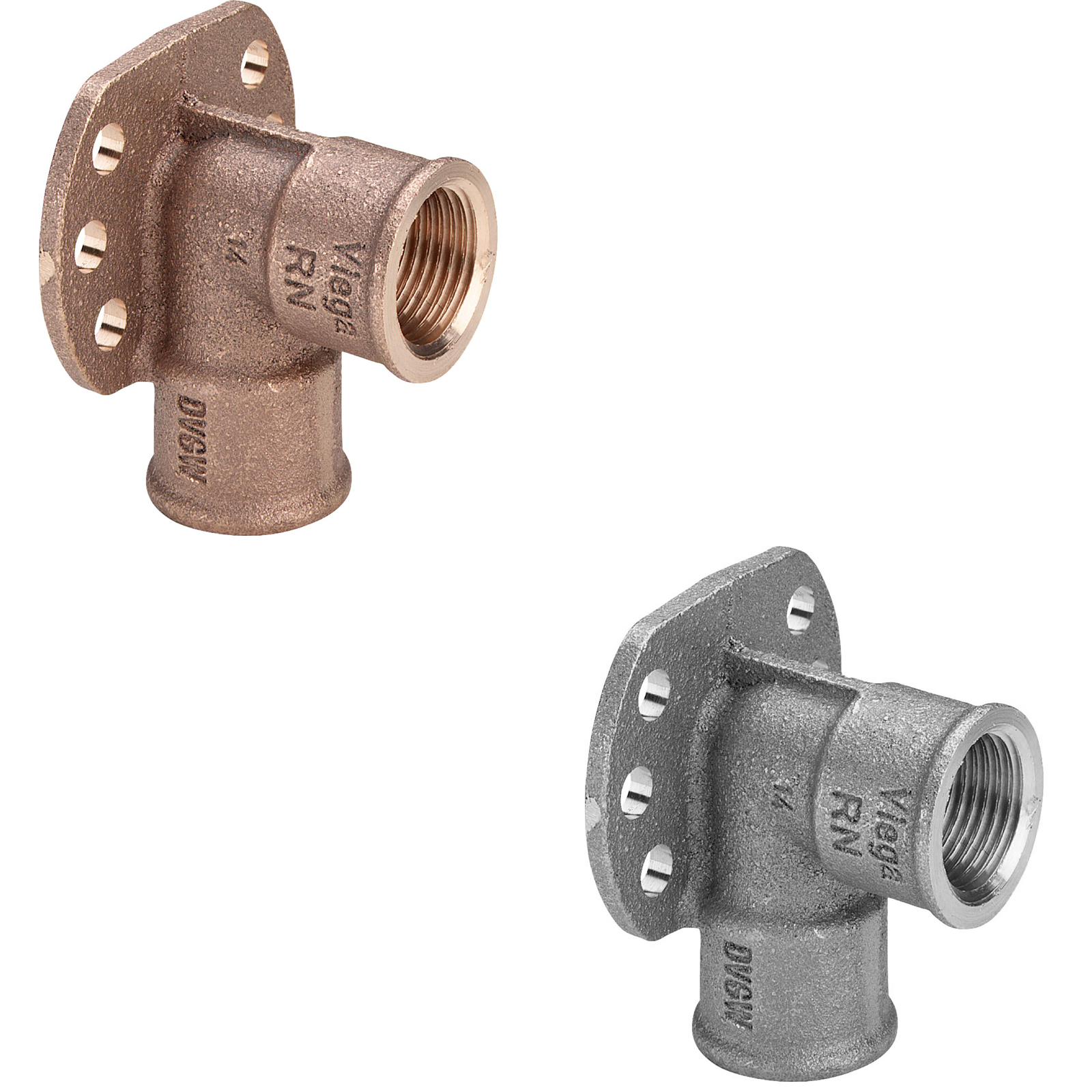

• Deckelwinkel: 1/2, 3/4
• Doppelnippel: 1, 1/2, 1/4, 1/8, 11/2, 11/4, 2, 3/4, 3/8
• Gewindenippel: 1 x 60, 1/2 x 60, 11/2
• Hahnverlängerung: 1 x 15, 1 x 20, 1 x 25, 1 x 30, 1 x 40, 1 x 50, 1/2 x 100, 1/2 x 12.5, 1/2 x 15, 1/2 x 17.5, 1/2 x 20, 1/2 x 25, 1/2 x 30, 1/2 x 40, 1/2 x 50, 1/2 x 65, 3/4 x 12.5, 3/4 x 15, 3/4 x 20, 3/4 x 25, 3/4 x 30, 3/4 x 40, 3/4 x 50, 3/4 x 65, 3/8 x 30
• Halbe Verschraub. flachd.: 1AG x 11/4ÜM, 1/2a x 3/4i, 3/4AG x 1ÜM
• Kappe: 1, 1/2, 1/4, 11/2, 11/4, 2, 3/4, 3/8
• Kreuzstück: 1/2, 3/4
• Langnippel: 1/100, 1/120, 1/150, 1/200, 1 x 40, 1 x 60, 1 x 80, 1/2 x 100, 1/2 x 120, 1/2 x 150, 1/2 x 200, 1/2 x 40, 1/2 x 60, 1/2 x 80, 1/4 x 100, 1/4 x 40, 1/4 x 60, 1/4 x 80, 11/2 x 100, 11/2 x 120, 11/2 x 150, 11/2 x 60, 11/2 x 80, 11/4 x 100, 11/4 x 120, 11/4 x 150, 11/4 x 200, 11/4 x 60, 11/4 x 80, 2 x 100, 2 x 120, 2 x 150, 2 x 200, 2 x 60, 2 x 80, 3/4 x 100, 3/4 x 120, 3/4 x 150, 3/4 x 200, 3/4 x 40, 3/4 x 60, 3/4 x 80, 3/4 x 100, 3/8 x 120, 3/8 x 150, 3/8 x 40, 3/8 x 60, 3/8 x 80
• Muffe (i-i): 1, 1/2, 1/4, 1/8, 11/2, 11/4, 2, 21/2, 3/4, 3/8
• Reduziermuffe (i-i): 1 x 1/2, 1 x 3/4, 1/2 x 1/4, 1/2 x 3/8, 11/2 x 1, 11/2 x 11/4, 11/2 x 3/4, 11/4 x 1, 11/4 x 3/4, 2 x 11/2, 2 x 11/4, 3 x 21/2, 3/4 x 1/2, 3/8 x 1/4
• Reduziernippel: 1 x 1/2, 1 x 3/4, 1/2 x 1/4, 1/2 x 3/8, 1/4 x 1/8, 11/2 x 1, 11/2 x 11/4, 11/4 x 1, 11/4 x 3/4, 2 x 11/2, 2 x 11/4, 3/4 x 1/2, 3/4 x 3/8, 3/8 x 1/4
• Reduzierstück: 1 x 1/2, 1 x 3/4, 1/2 x 1/4, 1/2 x 1/8, 1/2 x 3/8, 1/4 x 1/8, 11/2 x 1, 11/2 x 1/2, 11/2 x 11/4, 11/2 x 3/4, 11/4 x 1, 11/4 x 1/2, 11/4 x 3/4, 2/1, 2 x 11/2, 2 x 11/4, 21/2 x 11/2, 21/2 x 2, 3/4, 3/4 x 3/8, 3/8 x 1/4, 3/8 x 1/4
• Reduzierstück (a-i): 1/2a x 3/4i, 1/8a x 1/4I, 1/8a x 3/8i, 1a x 11/4i, 3/4a x 11/4i, 3/4a x 1i, 3/8a x 1/2i, 3/8a x 3/4i
• Stopfen: 1, 1/2, 1/4, 1/8, 11/2, 11/4, 2, 3/4, 3/8
• T-Stück: 1, 1,2, 1/4, 1/8, 11/2, 11/4, 2, 3/4, 3/8
• T-Stück reduziert: 1 x 1/2 x 1, 1 x 3/4 x 1, 1/2 x 3/8 x 1/2, 11/4 x 1/2 x 11/4, 11/4 x 3/4 x 11/4, 3/4 x 1/2 x 3/4
• Verschraub. flachd. AG: 1, 1/2, 11/4, 3/4
• Verschraub. flachd. IG: 1, 1/2, 11/2, 11/4, 2, 3/4
• Verschraub. konischd. AG: 1, 1/2, 11/2, 11/4, 2, 3/4, 3/8
• Verschraub. konischd. IG: 1, 1/2, 1/4, 11/2, 11/4, 2, 3/4, 3/8

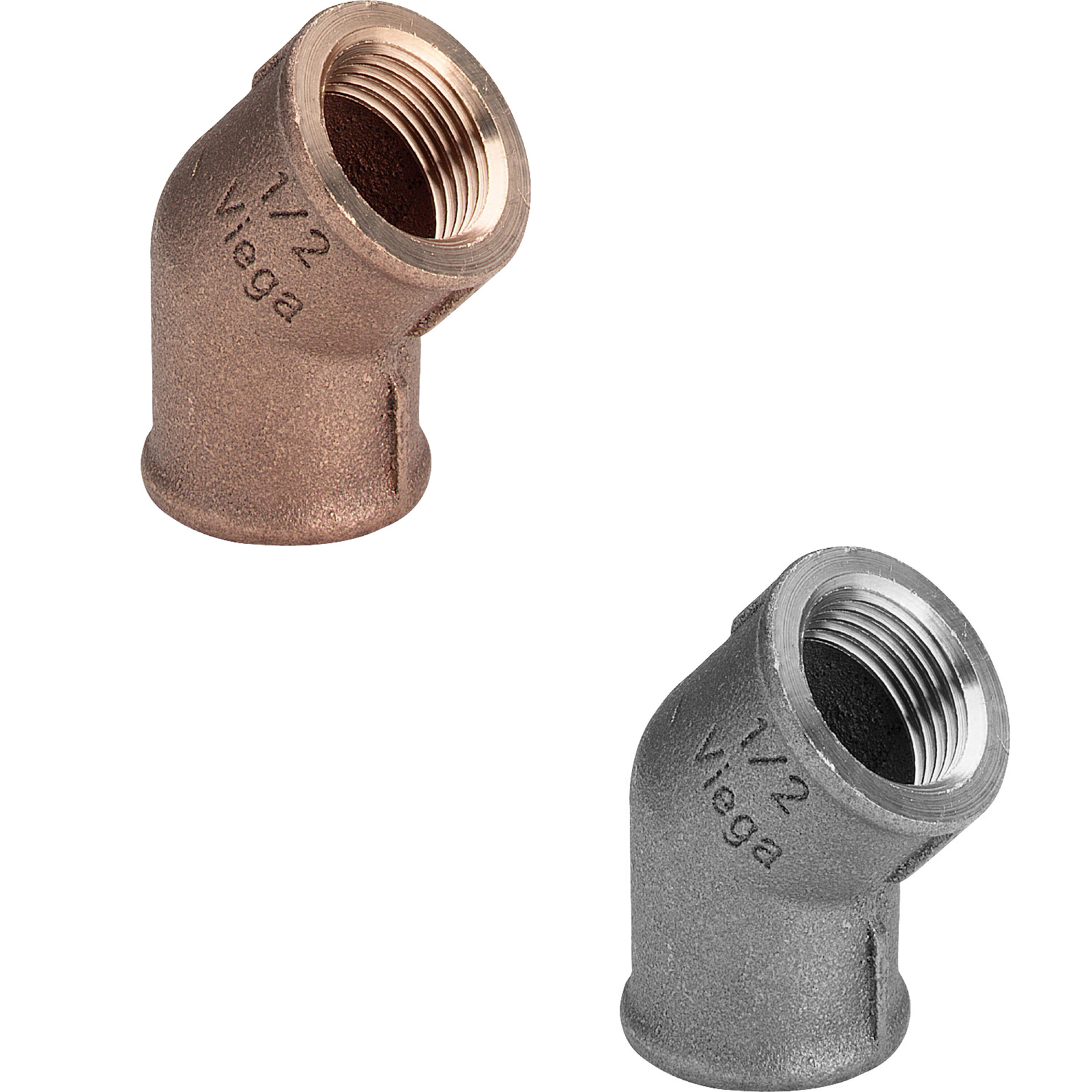

• Winkel 45 Grad (i-a): 1, 1/2, 11/4, 3/4, 3/8
• Winkel 45 Grad (i-i): 1, 1/2, 11/4, 3/4, 3/8

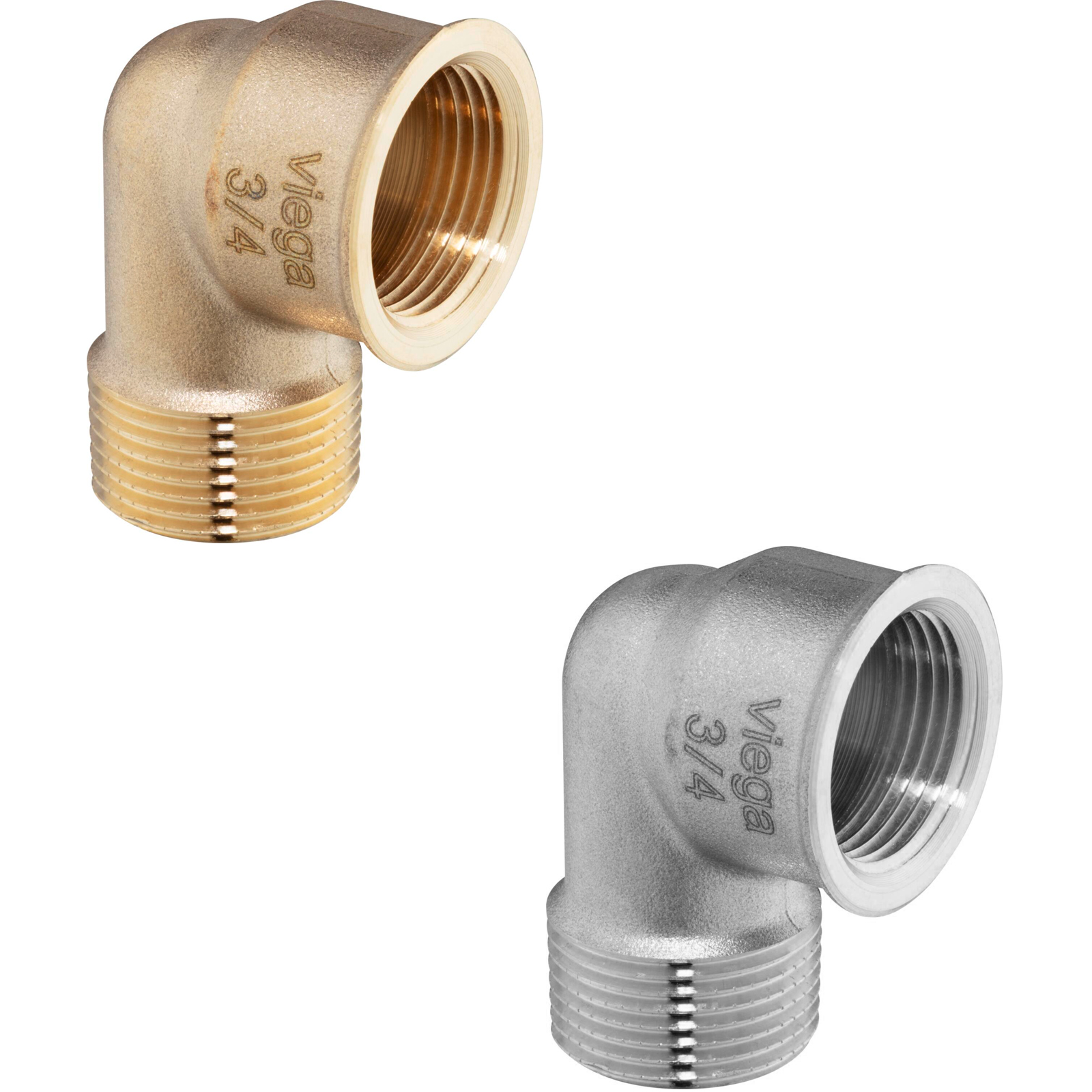

• Winkel 90 Grad (i-a): 1, 1/2, 1/4, 11/2, 11/4, 2, 3/4, 3/8
• Winkel 90 Grad: (i-i): 1, 1 x 3/4, 1/2, 1/2 x 3/8, 1/4, 1/8, 11/2, 11/4, 2, 3/4, 3/4 x 1/2, 3/8

3471 Deckenwinkel	3471 Doppelnippel	3535 Gewindenippel
3525 Hanverlängerung	3335 Halbe Verschraub. flachd	3301 Kappe 1
3180 Kreuzstück	3530 Langnippel	3270 Muffe (i-i)
3240 Reduziermuffe (i-i)	3245 Reduziernippel	3241 Reduzierstück
3290 Stopfen	3130 T-Stück	3130 T-Stück reduziert
3331 Verschraub. flachd AG	3330 Verschraub. flachd IG	3341 Verschraub. konischd. AG
3340 Verschraub. konischd. IG	3121 Winkel 45 Grad (i-a)	3120 Winkel 45 Grad (i-i)
3092 Winkel 90 Grad (i-a)	3090 Winkel 90 Grad (i-i)	3242 Reduzierstück (a-i)
